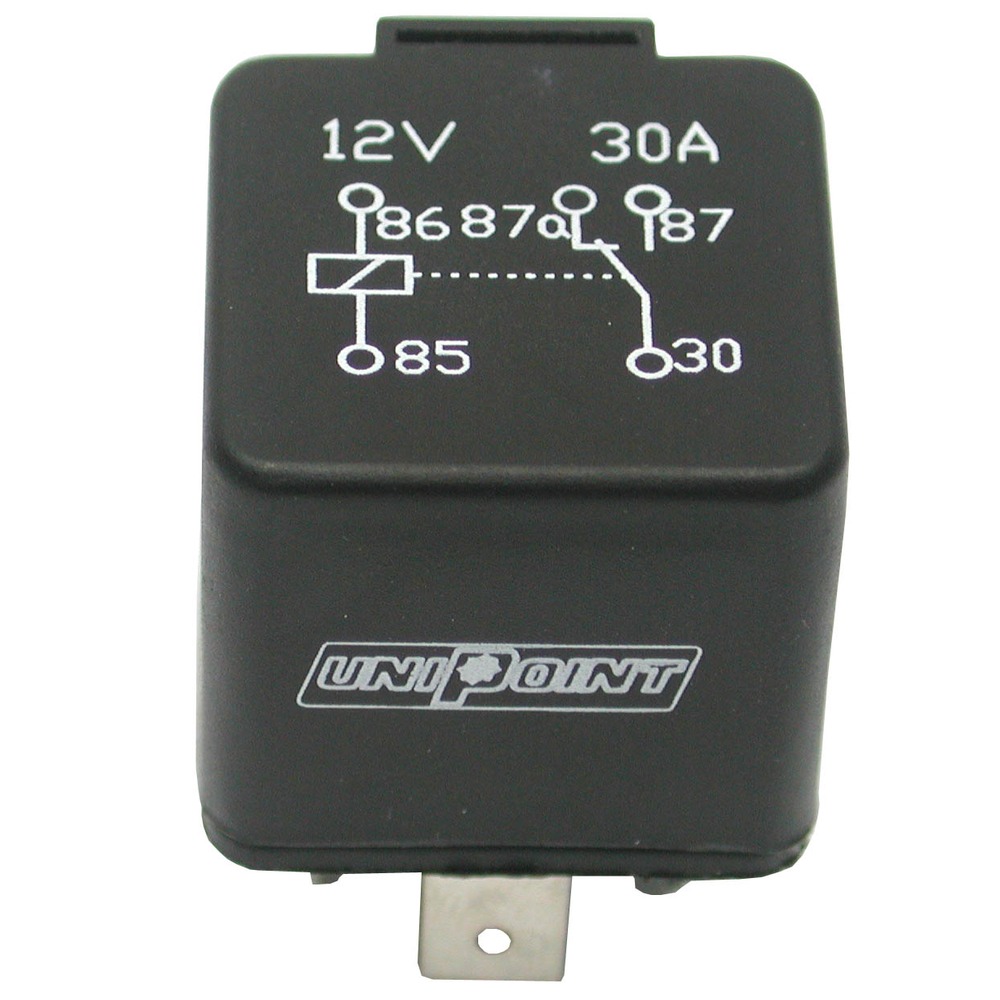

VAIHTORELE 5-NAPAINEN 12V 20/30A

- 12 V / 20/30 A
- CIH-mallit 485, 743, 745, 785, 844 ja 856 vain XL-malleina
- CIH-mallit 495, 585, 595, 685, 695, 795, 885, 895, 956, 995, 1056, 1255 ja 1455 myös XL-malleina

Selitykset:
- 85 = kelan maadoitus
- 86 = kelan herätevirta
- 30 = päävirta
- 87 = releen ulostulo kun kela jännitteellinen
- 87A = releen ulostulo kun kela jännitteetön

Yleiset kytkentäohjeiden merkitykset:
- 30 Päävirta
- 31,85 Maadoitus
- 49, X Vilkkurele sisäänmeno
- 49A, L Vilkkurele ulostulo
- 86 Herätinvirta
- 87 Releen kosketin aukaisijassa ja vaihtajassa, sisäänmeno
- 87A Ensimmäinen ulostulo
- C Merkkilamppu (kojetaulu)
- C2 Toinen merkkilamppu
- C3 Kolmas merkkilamppu
- P Merkkivalo
