Käsiohjausventtiilit

Käsiohjausventtiilit hydrauliikkajärjestelmässä

Käsiohjausventtiili on hydrauliikan suuntaventtiili, jota ohjataan vivulla ilman sähköä tai erillistä ohjauspainetta. Venttiili ohjaa pumpulta tulevan öljyvirran halutulle toimilaitteelle ja määrää samalla sylinterin tai hydraulimoottorin liikesuunnan. Rakenne on yksinkertainen ja toimintavarma, joten se sopii hyvin kohteisiin, joissa käyttäjä on koneen välittömässä läheisyydessä. Venttiiliä voidaan käyttää myös etänä mekaanisella vaijeriohjauksella, jolloin vipu voidaan sijoittaa kauemmas itse venttiilistä.

Karojen määrä ja toimintojen valinta

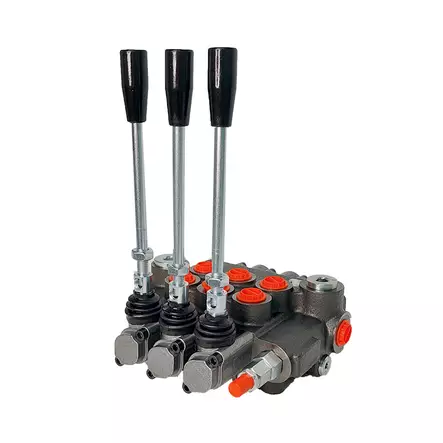

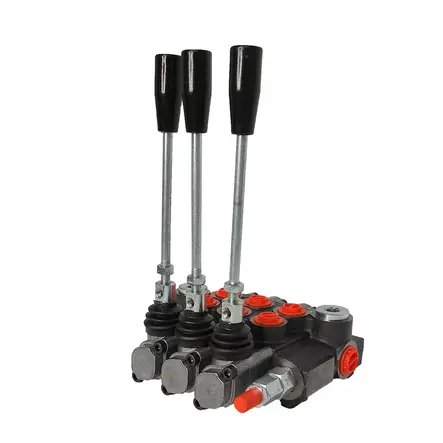

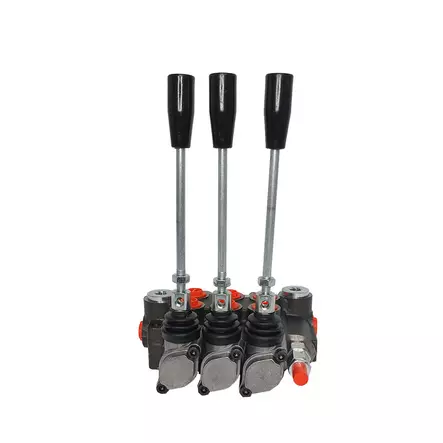

Käsiohjausventtiilit erotellaan karojen määrän mukaan. Yksi kara ohjaa yhtä toimintoa, joten kaksi tai useampi toimilaite vaatii vastaavasti useampikaraisen venttiilin. Kaksitoiminen kara ohjaa öljyä vuorotellen sylinterin molemmille puolille, mikä sopii kaksitoimisen sylinterin käyttöön, kun taas yksitoiminen kara riittää yhteen suuntaan liikkuvalle toimilaitteelle. Karojen määrä kannattaa miettiä valmiiksi, koska monolohkorakenteessa kaikki karat ovat samassa lohkossa eikä niitä voi irrottaa toisistaan jälkikäteen.

Nimellisvirtaus mitoituksen perustana

Venttiili valitaan järjestelmän todellisen virtausmäärän mukaan. Valikoimassa on venttiilejä 40, 80 sekä 120 litran minuuttivirtauksille, joten pumpun tuotto käyttökierroksilla kannattaa selvittää ennen valintaa. Liian pieni venttiili kuristaa virtausta, nostaa öljyn lämpötilaa ja hidastaa liikkeitä. Oikein mitoitettu venttiili pitää painehäviön pienenä ja liikkeet hallittuina.

Keskiasento ja liikkeen pysäytys

Kara palaa jousen avulla keskiasentoon, kun vipu vapautetaan, jolloin liike pysähtyy. Suljetussa keskiasennossa virtaus toimilaitteelle katkeaa ja kuorma jää paikalleen, mikä on tarpeen kohteissa joissa asennon pitää säilyä. Keskiasennon toimintatapa kannattaa tarkistaa tuotetiedoista, koska se vaikuttaa suoraan siihen miten järjestelmä käyttäytyy vivun ollessa vapaana.

Paineenkesto ja liitännät

Käyttöpaine ilmoitetaan erikseen paineliitännälle ja työliitännöille, ja arvon tulee ylittää järjestelmän todellinen huippupaine riittävällä varmuudella. Liitäntäkoot ovat tavallisimmin BSP kierteitä, ja venttiili kannattaa mitoittaa yhdessä letkujen ja liittimien kanssa, jotta koko linja kestää saman paineen.

Käyttökohteet traktoreissa ja työkoneissa

Käsiohjausventtiilejä käytetään laajasti maatalouskoneissa ja rakennuskoneissa, joissa lisähydrauliikkaa ohjataan käsin koneen vierestä tai hytistä. Tyypillisiä kohteita ovat etukuormaimet, peräkärryjen kippilaitteet ja nosturit sekä muut lisälaitteet, joissa liikkeitä ohjataan suoraan vivulla. Sama venttiili sopii myös teollisuuden koneikkoihin, joissa sähköistä ohjausta ei tarvita.
