Tuplaajaventtiilit

Tuplaajaventtiili - Tehokas ja monipuolinen

Tuplaajaventtiili on keskeinen komponentti monissa hydrauliikkajärjestelmissä. Se mahdollistaa nestevirran ohjaamisen useisiin eri reitteihin, jolloin yksi venttiili voi hallita useita toimintoja. Tämä tekee tuplaajaventtiileistä erittäin hyödyllisiä esimerkiksi maatalouskoneissa, rakennuskoneissa ja teollisuuslaitteissa. Venttiilin toimintaa ohjataan sähkömagneettisten kelojen avulla, jotka aktivoituvat sähkövirran vaikutuksesta, jolloin nesteen virtausreitit muuttuvat tarpeen mukaan.

Tuplaajaventtiilin kytkentä - Yksinkertainen ja luotettava

Tuplaajaventtiilin kytkentä on suhteellisen yksinkertainen, mutta vaatii huolellisuutta ja tarkkuutta. Kytkennässä tulee varmistaa, että kaikki liitännät ovat tiiviit ja oikeissa paikoissa, jotta hydraulijärjestelmä toimii moitteettomasti. Venttiilin ohjaus tapahtuu sähköisesti, ja kytkentäkaavioissa on selkeästi merkitty, miten kelojen sähkövirta kytketään. Tämä varmistaa, että venttiili toimii halutulla tavalla ja nesteen virtaus ohjautuu oikeaan paikkaan.

Tuplaajaventtiili 6/2 - Kaksi toimintoa yhdellä venttiilillä

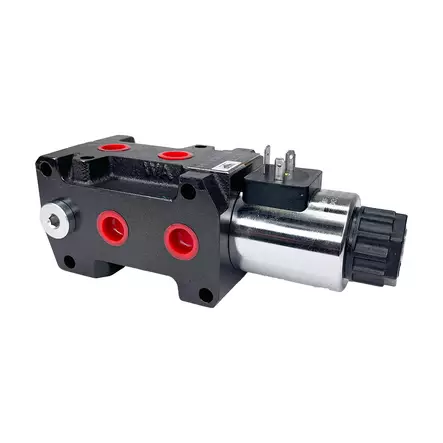

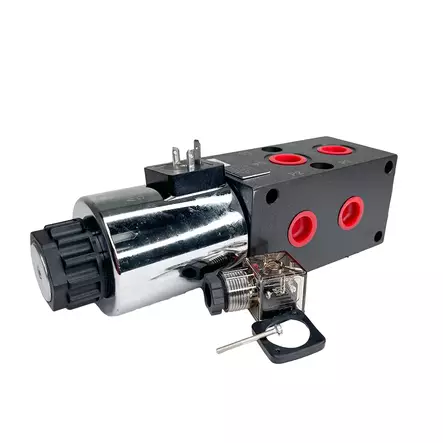

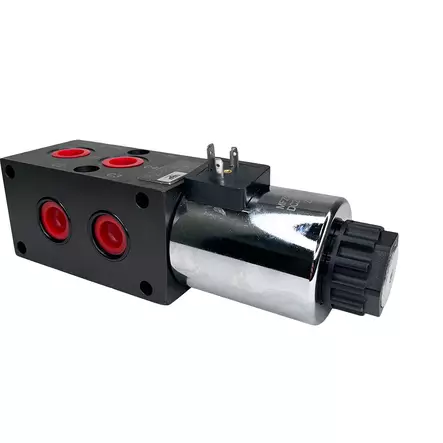

Tuplaajaventtiili 6/2 tarjoaa mahdollisuuden hallita kahta eri toimintoa yhdellä venttiilillä. Esimerkiksi TUPLAAJAVENTTIILI 6/2 1/2" 90L/MIN 12V ja TUPLAAJAVENTTIILI 6/2 3/8" 50L/MIN 24V mahdollistavat virtauksen ohjaamisen haluttuun kohteeseen napin painalluksella. Nämä venttiilit soveltuvat hyvin monenlaisiin sovelluksiin niiden korkean virtauskapasiteetin ja helpon asennuksen ansiosta. Maksimivirtaus on 90 litraa minuutissa ja maksimi paine 280 bar sekä 50 litraa minuutissa ja maksimi paine 315 bar, mikä tekee niistä luotettavia ja tehokkaita valintoja.

Hydrauliikan tuplaajaventtiili - Luotettava ohjausratkaisu

Hydrauliikan tuplaajaventtiili on tärkeä osa monia teollisia ja liikkuvia sovelluksia. Esimerkiksi TUPLAAJAVENTTIILI 10/2 3/8" 50L/MIN 12V ja TUPLAAJAVENTTIILI 8/3 3/8" 50L/MIN 12V tarjoavat korkean virtauskapasiteetin ja tarkkaa ohjausta. Nämä venttiilit voivat lisätä yhden suuntaventtiilin karan toimintoja kahdella tai kolmella uudella toiminnolla, mikä mahdollistaa monipuolisen käytön eri sovelluksissa. Niiden maksimivirtaus on 50 litraa minuutissa ja ohjausjännite 12V, mikä tekee asennuksesta helppoa monenlaisiin hydraulijärjestelmiin.

Suuntaventtiili - Keskeinen osa hydraulijärjestelmää

Suuntaventtiili on olennainen komponentti hydraulijärjestelmässä, joka ohjaa nesteen virtausta eri reitteihin. Se mahdollistaa hydraulisylintereiden ja moottoreiden tarkan hallinnan ja parantaa järjestelmän tehokkuutta. Suuntaventtiilit voivat olla manuaalisia, sähköisiä tai pneumaattisia, ja ne ovat laajasti käytössä teollisuudessa, maataloudessa ja liikkuvissa työkoneissa.

Suuntaventtiili hydrauliikassa - Monipuolinen ohjaus

Suuntaventtiilit hydrauliikassa ovat kriittisiä komponentteja, jotka mahdollistavat nestevirran ohjaamisen oikeaan paikkaan järjestelmässä. Niitä käytetään laajasti teollisuudessa ja liikkuvissa sovelluksissa, missä tarvitaan tarkkaa ja luotettavaa ohjausta. Suuntaventtiilit voivat olla yksinkertaisia tai monimutkaisia, riippuen järjestelmän vaatimuksista ja käytettävistä toiminnoista.

Sähköohjattu suuntaventtiili - Tehokas ja helppo käyttää

Sähköohjattu suuntaventtiili tarjoaa tarkkaa ja tehokasta ohjausta hydraulijärjestelmissä. Esimerkiksi SÄHKÖSUUNTAVENTTIILI 3/2 1/2" 12V 80L 250BAR ja SÄHKÖSUUNTAVENTTIILI 3/2 1/2 24V 80L 250BAR ovat suosittuja malleja, jotka mahdollistavat nesteen virtauksen ohjaamisen ja pysäyttämisen. Nämä venttiilit ovat helppoja asentaa ja tarjoavat erinomaisen suorituskyvyn myös vaativissa olosuhteissa.

Oikean tuplaajaventtiilin ja suuntaventtiilin valinta

Oikean tuplaajaventtiilin ja suuntaventtiilin valinta riippuu useista tekijöistä, kuten järjestelmän vaatimuksista, virtauskapasiteetista ja asennusympäristöstä. On tärkeää arvioida, kuinka monta toimintoa tarvitaan ja millaisia paineita ja virtausnopeuksia järjestelmässä esiintyy. Laadukkaat venttiilit takaavat järjestelmän luotettavan toiminnan ja pitkäikäisyyden. Meiltä löydät asiantuntevaa apua ja laajan valikoiman venttiilejä, jotka täyttävät vaativimmatkin tarpeet.

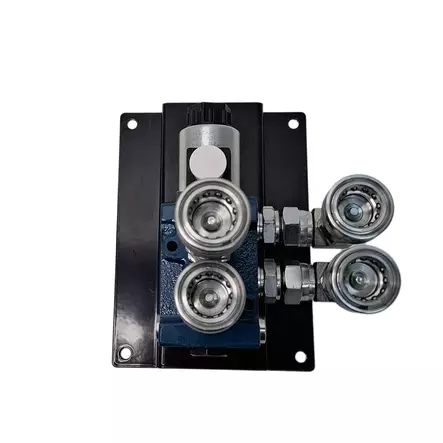

Sopivan lisälohkon valinta

Näillä ohjeilla valitset helposti sopivan lisälohkon eli tuplaajaventtiilipaketin työkoneeseesi.

Mallistossa on läpivirtausvaihtoehtoa, 50l/min ja 90l/min. 50l/min läpivirtauksella lähdöt ovat 3/8” ja 90l/min läpivirtauksella 1/2". Molemmille läpivirtausvaihtoehdoille löytyy variaatiot, 2-paikkainen (8/3) tai 1-paikkainen (6/2).

Kahdeksan lähtöä, kolme toimintoa = 8/3

Toiminto 1 = ilman, että sähkö on kytkettynä. Öljy virtaa venttiilin läpi reunimmaiseen pikaliitinpariin.
Toiminto 2 = sähkö kytkettynä. Öljyn virtaus kääntyy venttiilin päällä näkyvään pikaliitinpariin.
Toiminto 3 = toiminto 1 ilman, että kumpikaan solenoidi on kytketty sähköön. Öljy virtaa letkuja pitkin kahden venttiililohkon läpi reunimmaiseen pikaliitinpariin. Solenoidista riippuen, kumpi on kytkettynä, öljy kääntyy siihen.

Kuusi lähtöä, kaksi toimintoa = 6/2

Toiminto 1 = ilman, että sähkö on kytkettynä. Öljy virtaa venttiilin läpi reunimmaiseen pikaliitinpariin.
Toiminto 2 = sähkö kytkettynä. Öljyn virtaus kääntyy venttiilin päällä näkyvään pikaliitinpariin.
